金相檢驗-金屬平均晶粒度分析 ~ 請支持正版軟件

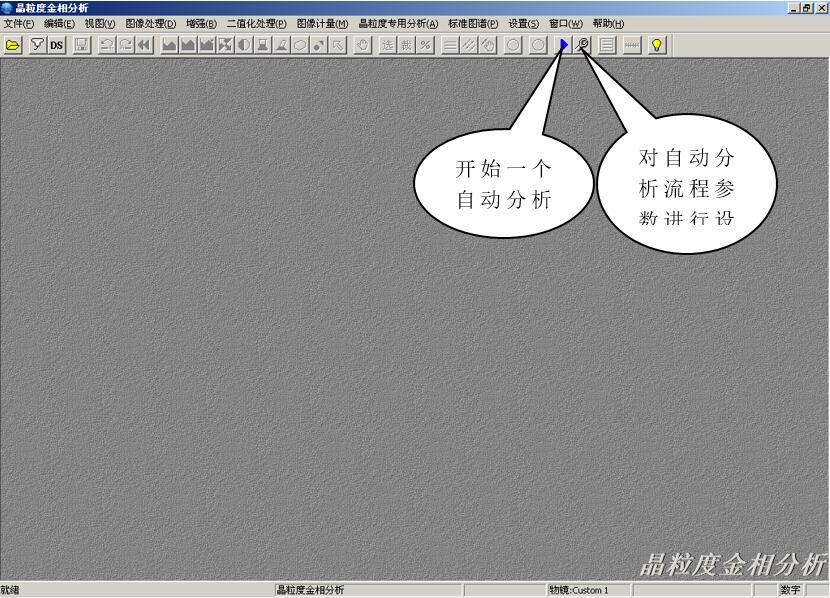

軟件主界面如下

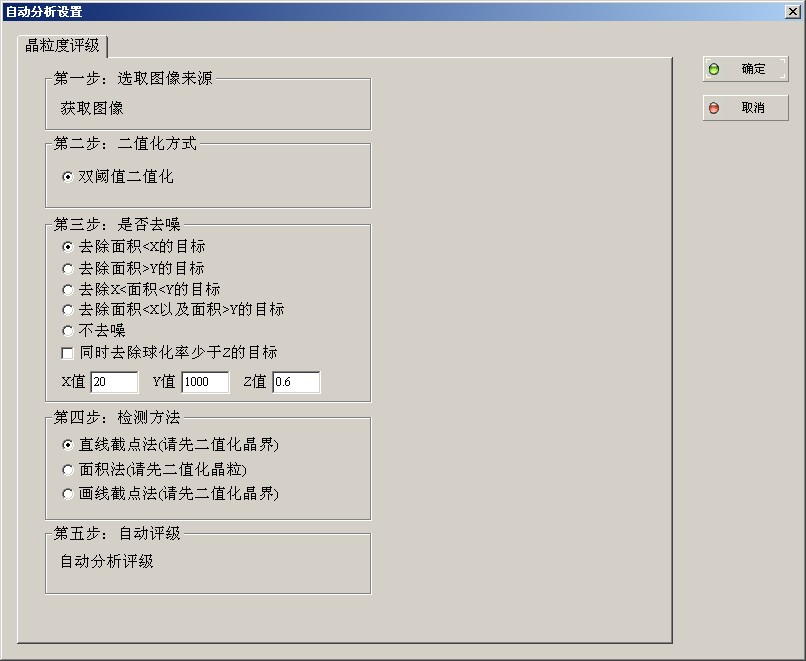

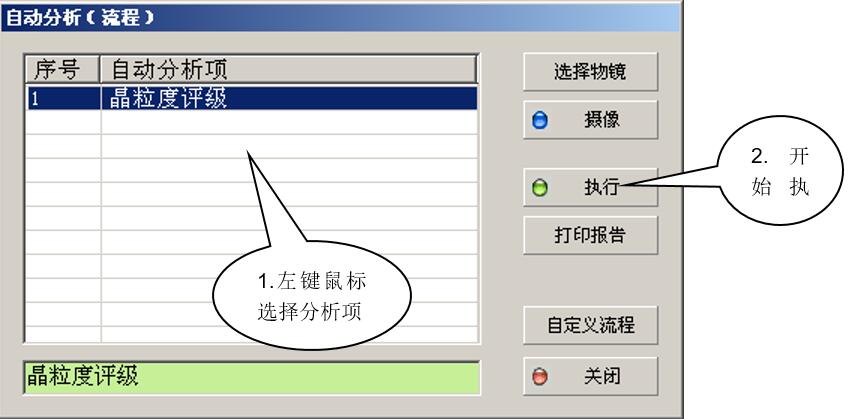

點擊“藍色運行”按鈕，彈出下面的對話框，讓你選擇自動分析項，以進行“晶粒度評級”自動分析為例。
先選擇“晶粒度評級”項，單擊“執行”按鈕，彈出了“打開圖像”對話框，若當前已經有圖片被打開，或執行了攝像獲得了圖片，這時可以按“取消”跳過“打開圖像”，否則請打開一幅待分析的圖片。

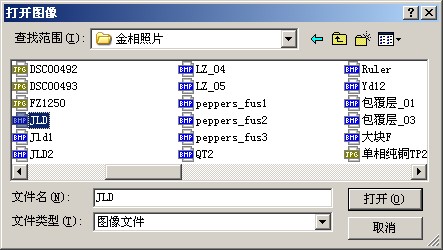

我們選擇了“JLD”圖片文件，單擊“打開”把它讀到軟件中來。

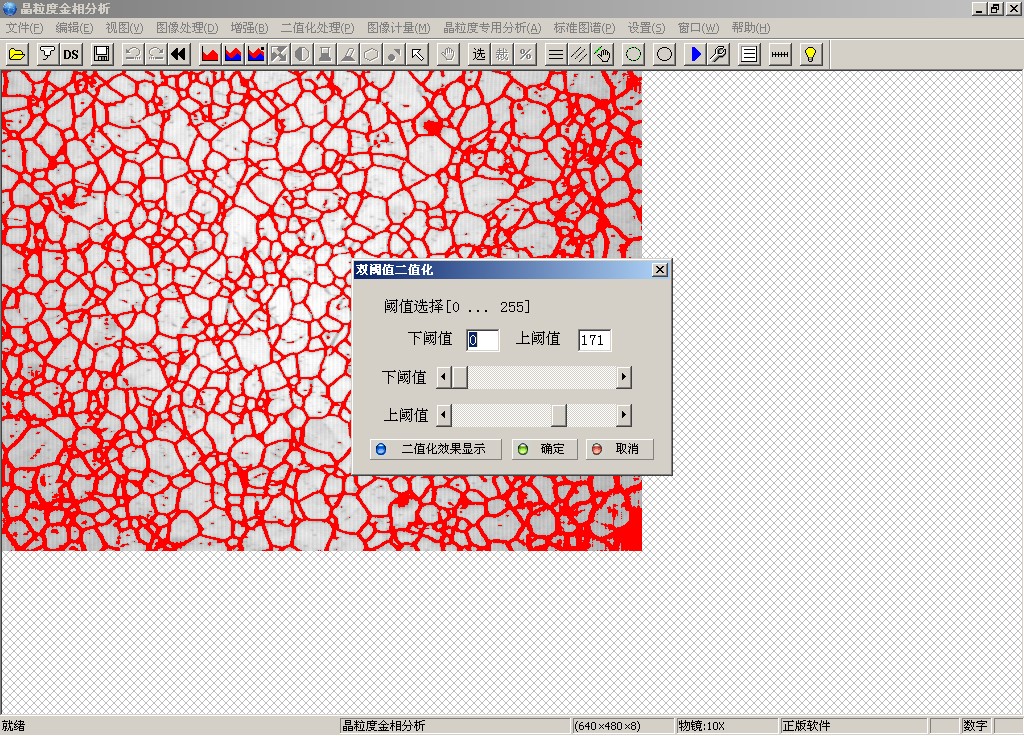

電腦會立即對打開的圖片執行二值化操作，如下圖
若當前圖片中的晶粒度目標已被自動識別，請單擊“確定”按鈕，否則請調整上下閾值得到一個最佳效果后再按“確定”按鈕。
注意，二值化時請盡量使晶界以紅色表現出來，越明顯越好，晶界放大變粗沒有關系，自動分析時會自動細化。

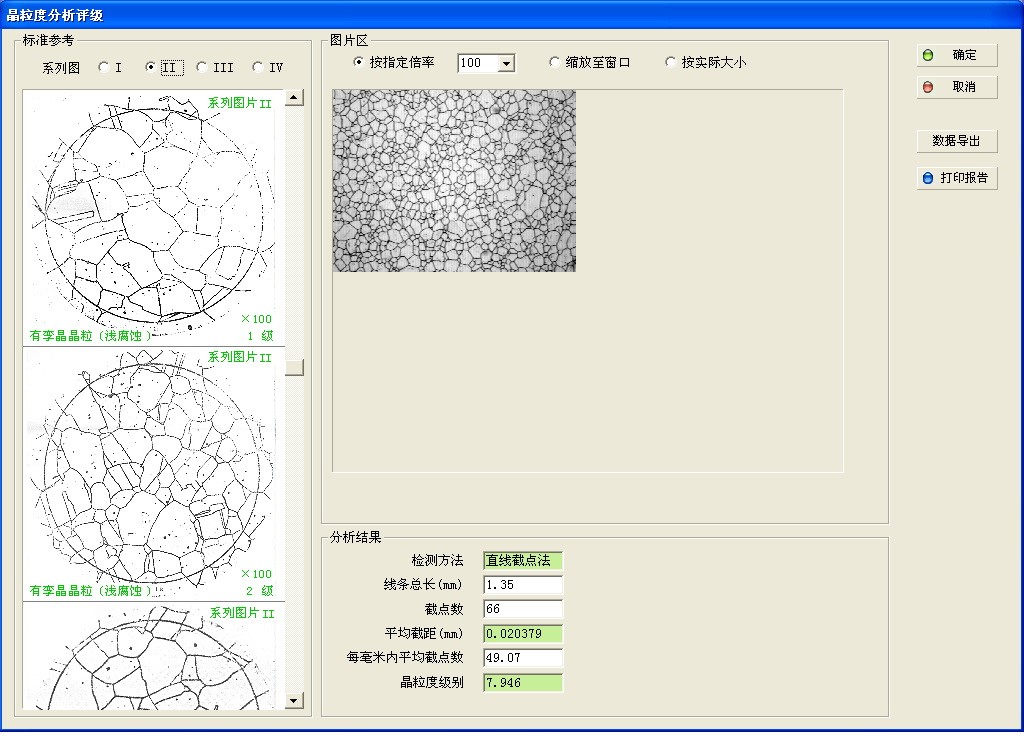

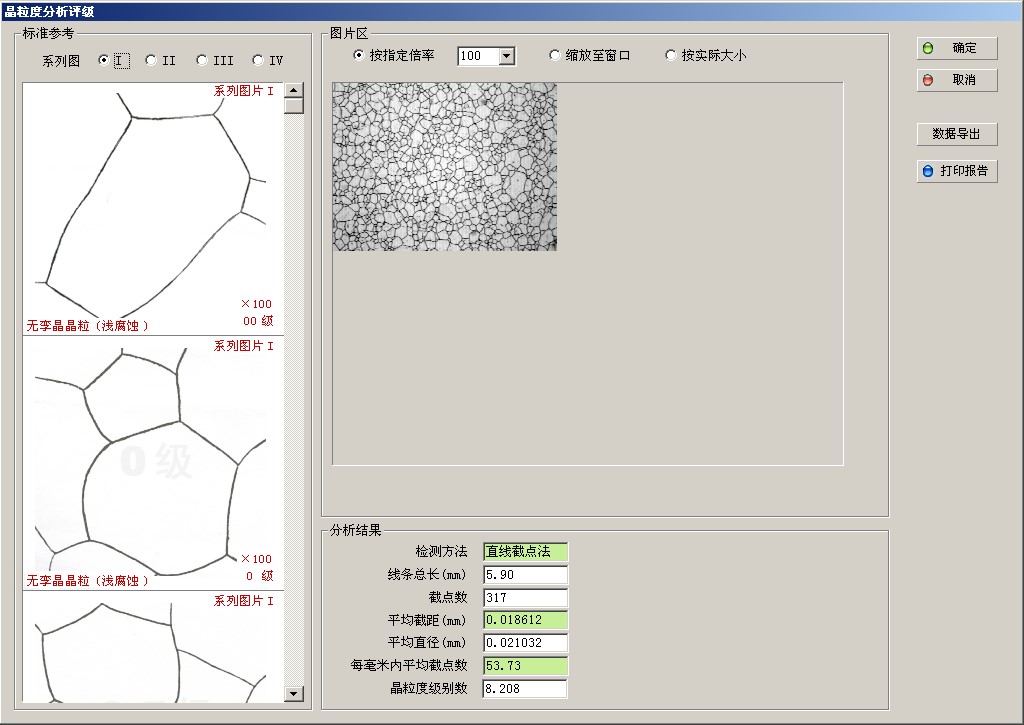

金屬平均晶粒度分析軟件開始自動分析并得出級別，根據圖片的大小或紅色目標的多少，時間長短不一，一般來說圖片越大，紅色目標越多，分析時間越長，反之分析時間越短，這一過程中，請耐心等待，下圖是自析分析結束后得到的數據：
在當前對話框中

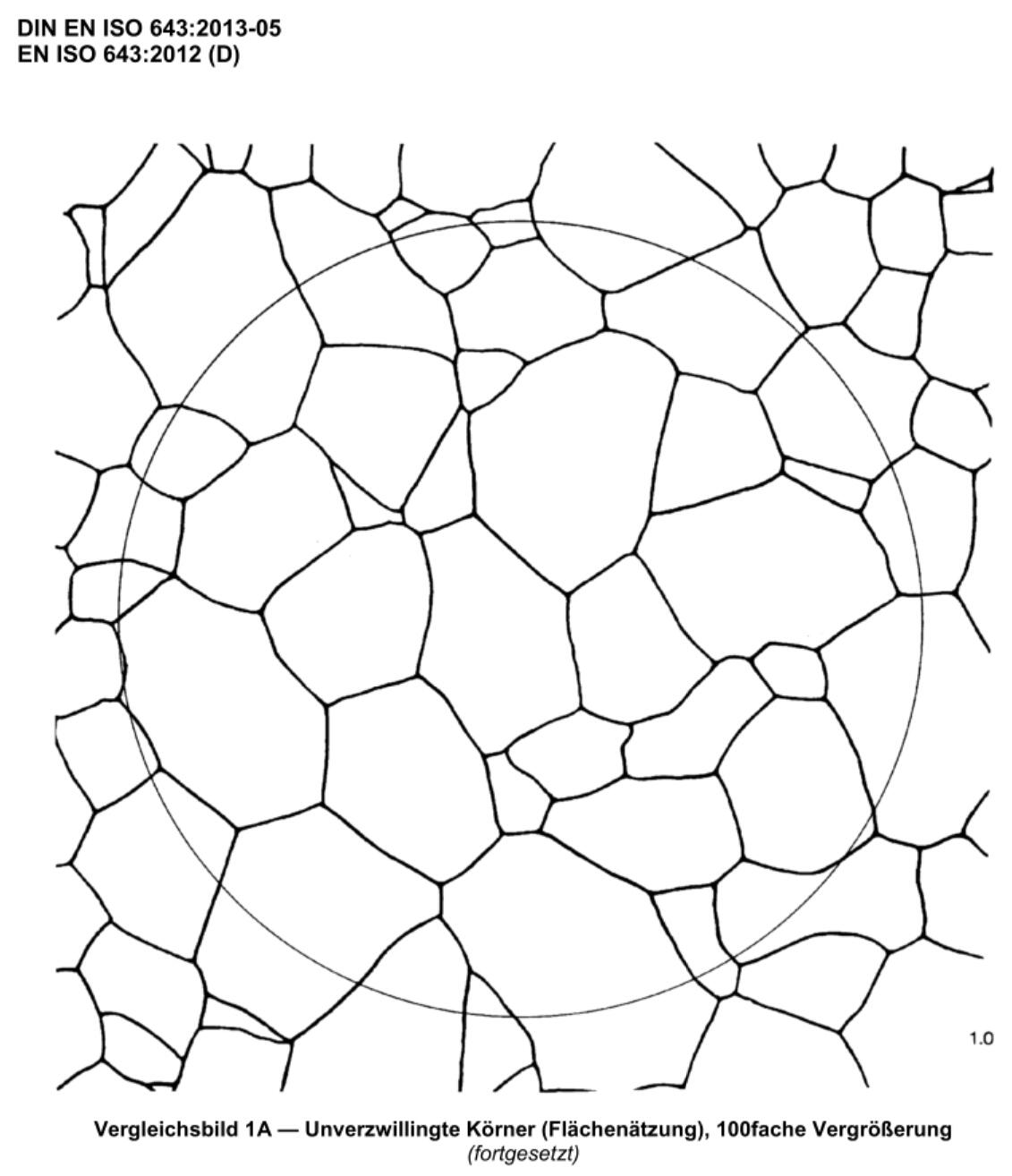

“標準參考”：為對應的國家標準或行業標準級別圖
“確定”：保存檢驗結果，整到下一次分析前或軟件被關閉前；
“取消”：放棄檢驗結果；
“數據導出”：將檢驗結果導出成文本文件；

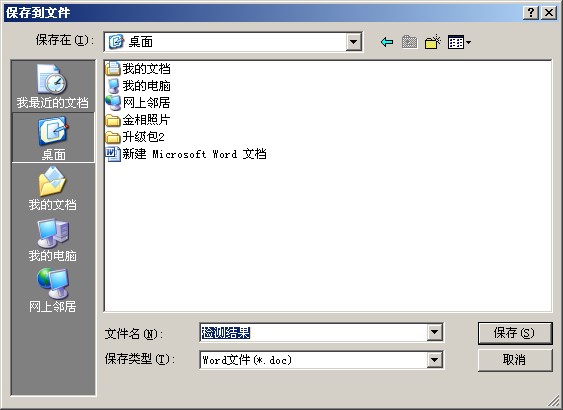

“打印報告”：將檢驗結果報告打印，或輸出成word、excel，pdf格式。
關于面積法，以及畫線截點法的自動分析可參照本操作流程
晶粒度分析使用必讀：
1.[直線截點法]，[畫線截點法]都是提取圖片中晶界目標，分析時間較快；[面積法]時是提取圖片中的晶粒目標，分析時間較長；
[直線截點法] ，[面積法]適合晶?；蚓Ы缃咏暾膱D片。當制樣效果不佳時請使用[畫線截點法]；
2.關于[面積法]：二值化時提取晶粒目標，也就是圖片中白色的部分，由計算機自動計算晶粒度級別數據；
3.關于[畫線截點法]：和[直線截點法]流程一下，只是把由計算機自動畫出的橫線條改為用戶手工畫線條，二值化提取晶界目標后，請在圖片中較完整的晶界上手工畫線條，注意線條為左右或右左方向，不能為90度垂直方向，完成后點“確定”按鈕計算晶粒度級別數據。

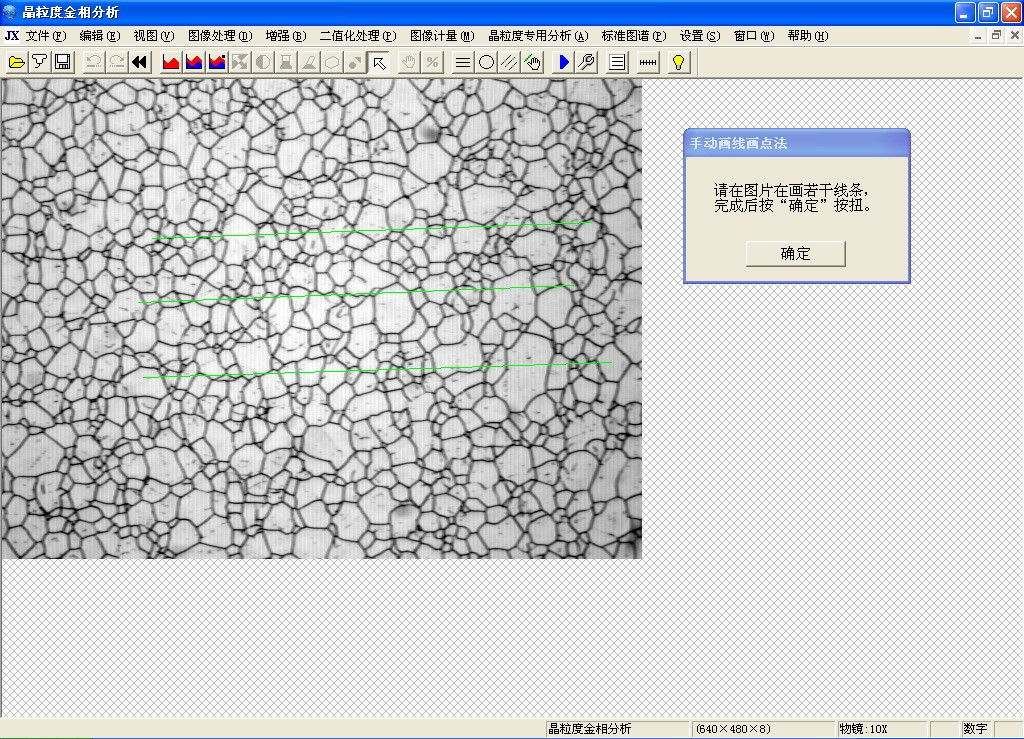

4.關于[手工畫線畫點法]：由用戶自行在晶粒度照片上畫若干線條

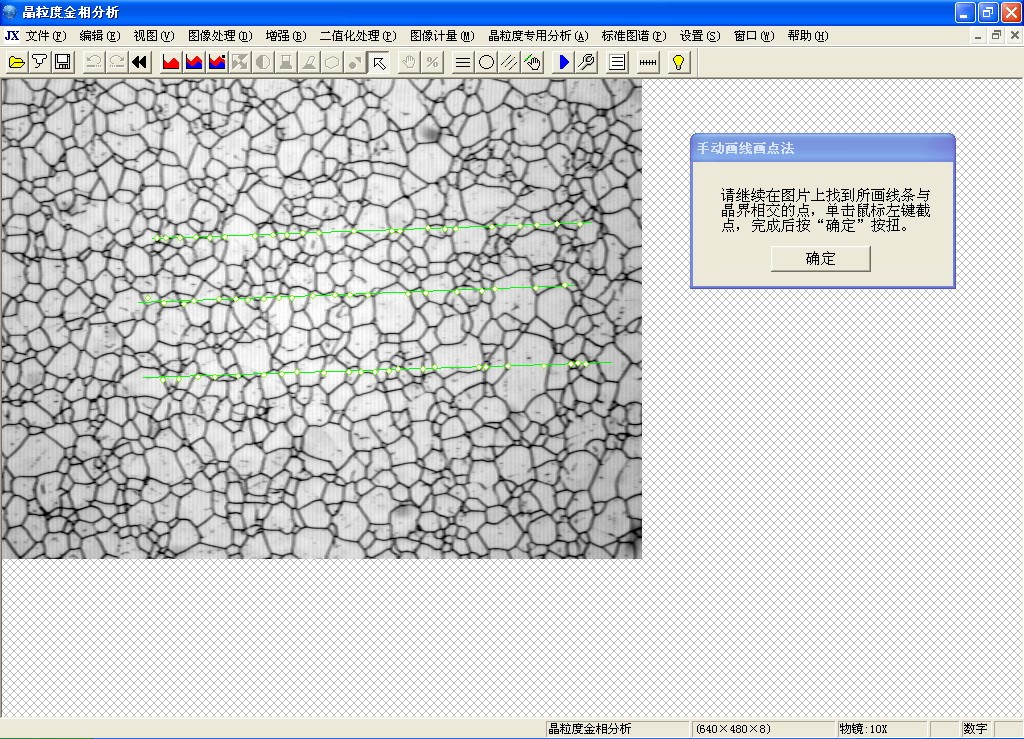

畫線完成后按“確定”按鈕，然后在綠線與晶界相交的地方單擊鼠標左鍵取點
畫好所有點后，按“確定”按鈕得出晶粒度級別

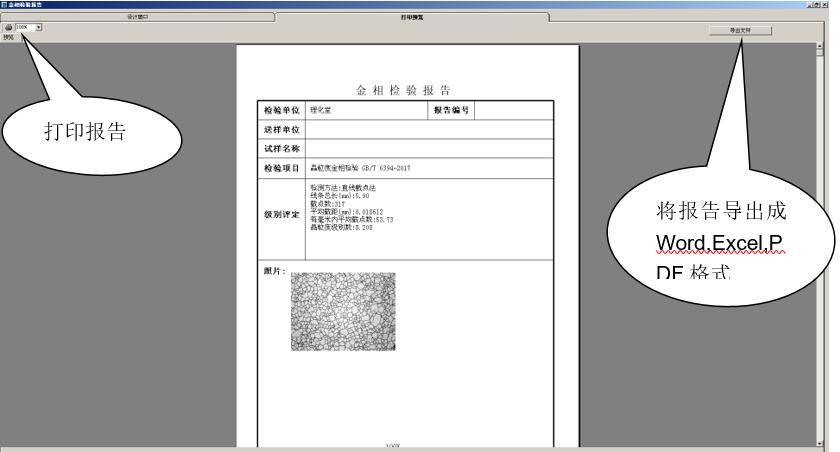

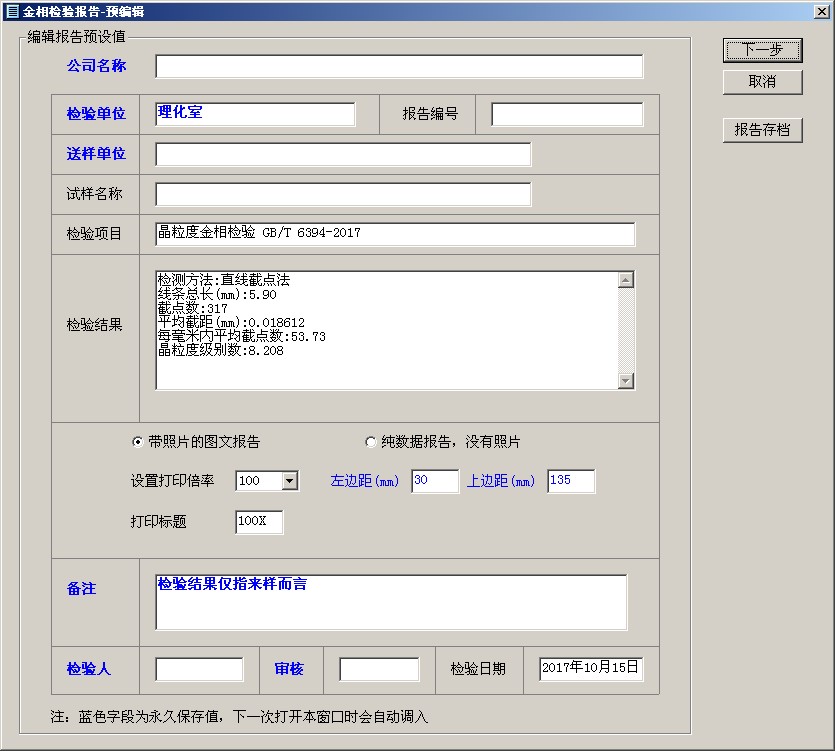

假如我們單擊“打印報告”按鈕，會彈出下面的對話框
在這個對話框中，所有文本框中的內容均可以被修改，為了免去用戶多次輸入重復的內容，所有藍色字段對應文本框的內容均被保存，直到下一次被修改時。
按“下一步”按鈕彈出下一個對話框；按“取消”按鈕返回前一個對話框。
通過以上的流程我們發現，本軟件是按照一個設定流程順序運行的，以上演示的是軟件的默認流程，這個流程用戶可以根據實際需要進行調整；
單擊工具欄上的“自定義流程”的圖標或“晶粒度專用分析”菜單項下的“自定義流程”可以打開下面的窗口
在這個對話框上，可以整個軟件每個分析項的操作流程進行自定義。
以上是金相檢驗-金屬平均晶粒度分析的詳細介紹，大家如有疑問，可直接電話咨詢匯光科技。
