如何進行球墨鑄鐵金相分析？
首先我們打開軟件

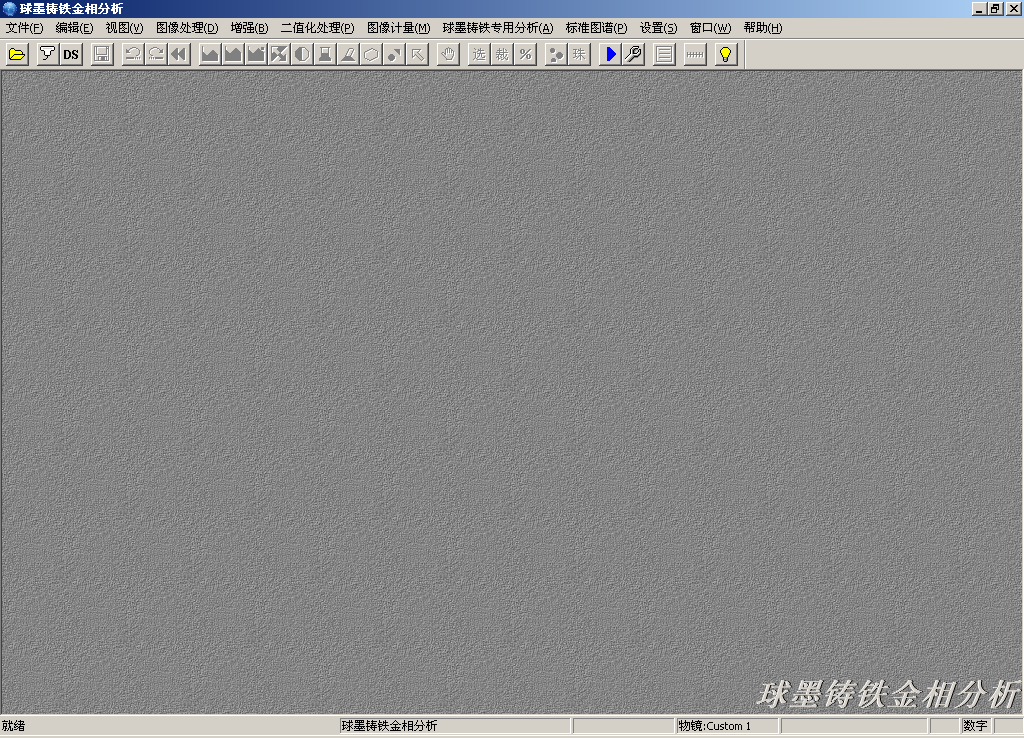

軟件主界面如下

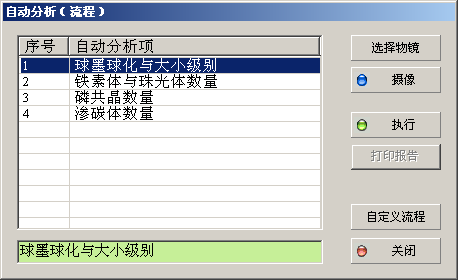

點擊“藍色運行”按鈕，彈出下面的對話框，讓你選擇自動分析項，以進行“球墨球化與大小級別”自動分析為例。
先選擇“球墨球化與大小級別”項，單擊“執行”按鈕，彈出了“打開圖像”對話框，若當前已經有圖片被打開，或執行了攝像獲得了圖片，這時可以按“取消”跳過“打開圖像”，否則請打開一幅待分析的圖片。

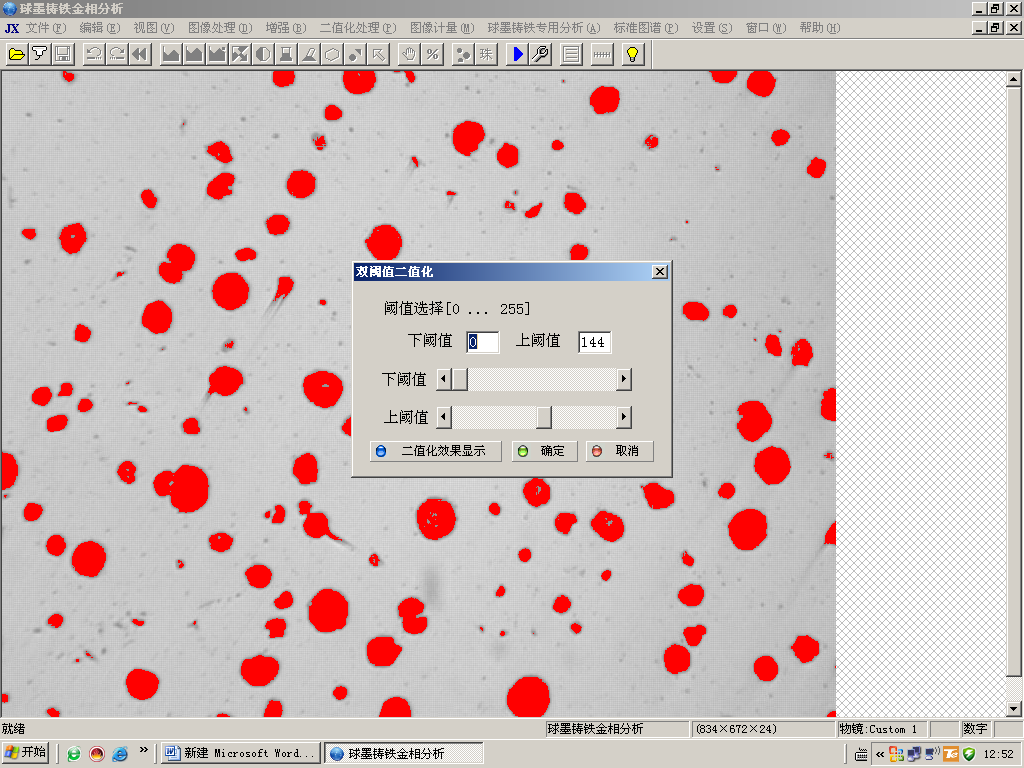

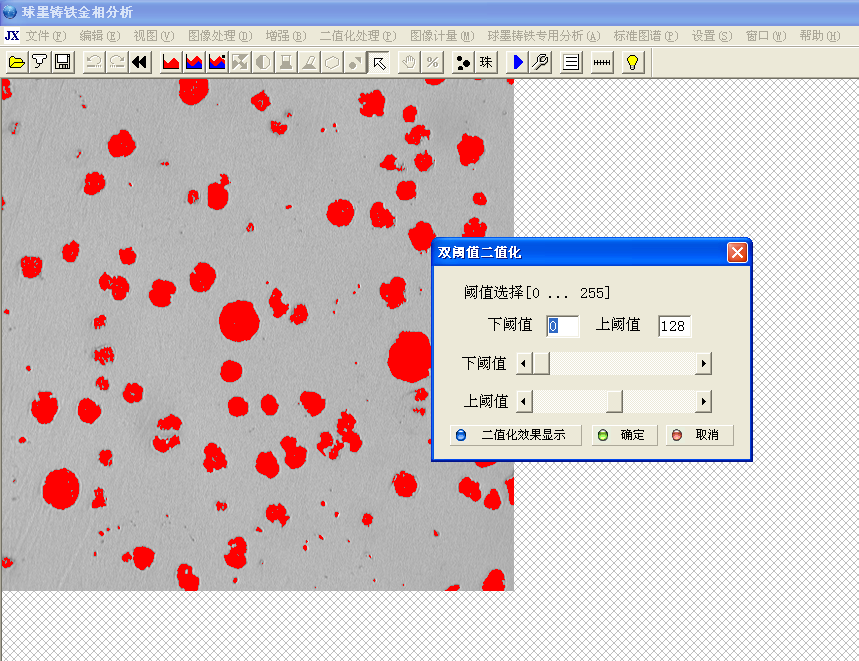

我們選擇了“球鐵1”圖片文件，單擊“打開”把它讀到軟件中來。電腦會立即對打開的圖片執行二值化操作，如下圖
若當前圖片中的球墨目標已被自動識別，請單擊“確定”按鈕，否則請調整上下閾值得到一個最佳效果后再按“確定”按鈕。

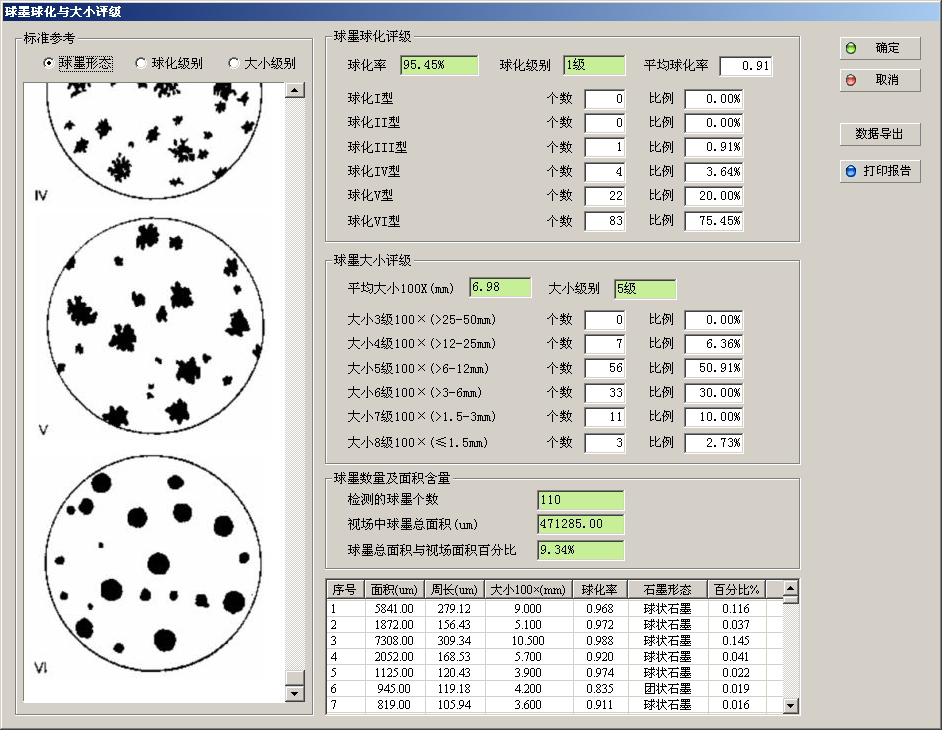

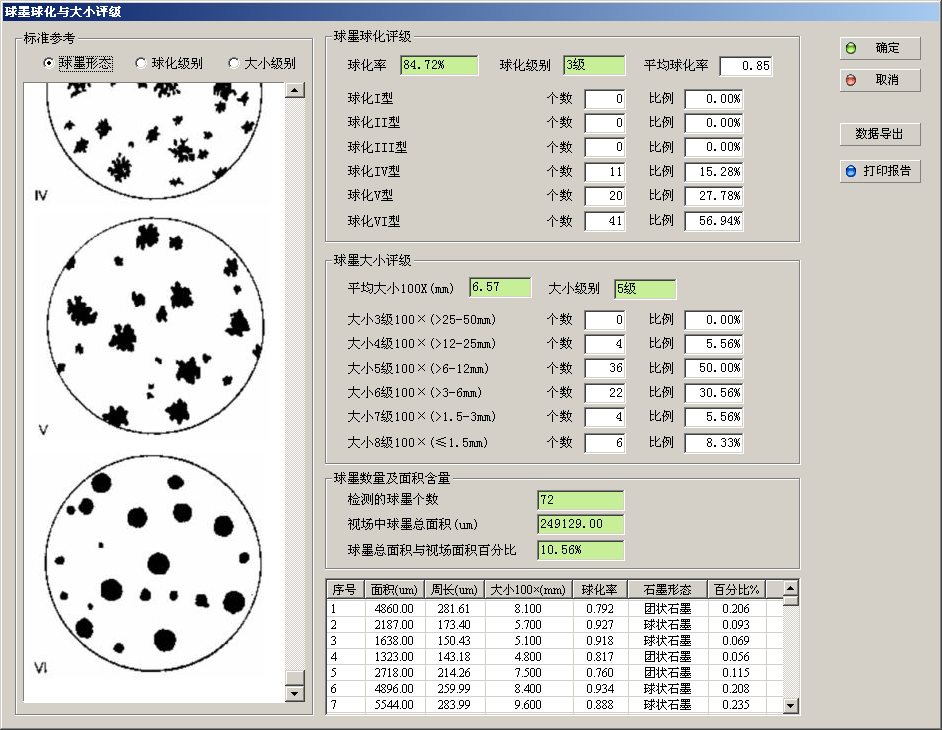

軟件開始自動分析并得出級別，根據圖片的大小或紅色目標的多少，時間長短不一，一般來說圖片越大，紅色目標越多，分析時間越長，反之分析時間越短，這一過程中，請耐心等待，下圖是自析分析結束后得到的數據：
在當前對話框中
“標準參考”：為對應的國家標準或行業標準級別圖
“確定”：保存檢驗結果，整到下一次分析前或軟件被關閉前；
“取消”：放棄檢驗結果；
“數據導出”：將檢驗結果導出成文本文件；

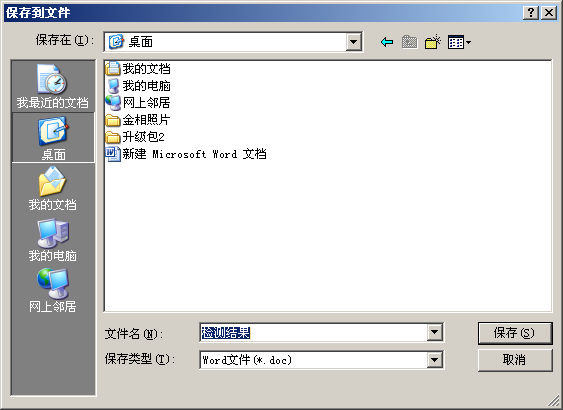

“打印報告”：將檢驗結果報告打印，或輸出成word、excel，pdf格式。
關于[自動評級]級別過高的原因：
請點擊工具欄扳手圖標，查看“自定義流程設置--球化評級與大小評級”中是否把“同時去除形狀因子小于Z的目標”前面的勾選中。因為如果打勾選中，那么在自動分析前軟件會把球化差的球墨自動去除掉(球化低于Z的條件)，不參與最后的球化評級，所以最后進行[球墨球化與大小評級]球化級別就會高。
關于[自動評級]級別過低的原因：
請查看二值化后紅色的效果，如果有紅色球墨中間有孔[紅色內部有不是紅色的地方]，那么這個球的球化率就會降低，也影響整的球化評級的級別， 解決方法：不使用自動分析流程，使用手動分析步驟；其實使用手動分析和自動分析流程一樣方便，手動分析結果應該是更準，因為軟件與人的交互性更多，不像自動分析用的是固定條件，不能根據實際情況進行應變，手工分析流程總共也就是幾步操作。
下面我們一步一步演示球墨鑄鐵金相分析的手工分析流程：
1.首先我們需要通過工具欄的

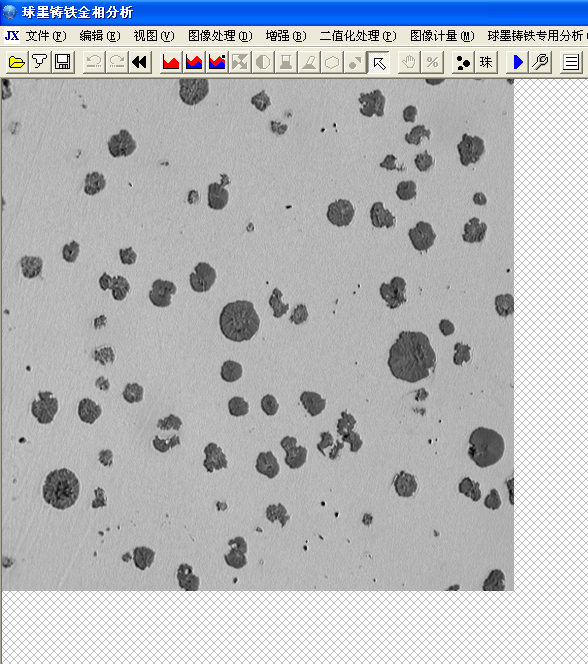

“打開圖像”按鈕打開一幅已經存在的圖像或“獲得圖像”按鈕通過外部攝像機得到一幅圖像到軟件中來
2.通過工具欄上的
按鈕進行目標識別一般我們選用中間的
按鈕“雙域值二值化”
調整上下閾值滿意后點確認
3.[填充小孔]
與[自動去除雜質]
本圖中這些球墨中間都有孔洞，

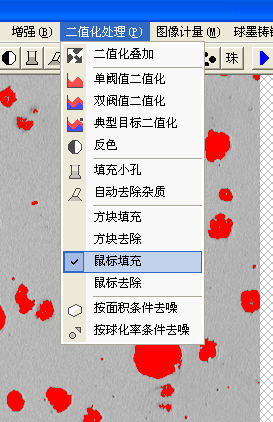

一定要用[填充小孔]進行填孔，在菜單欄中選取
本圖是自動填孔后效果
在做球墨球化評級之前，請先對二值化目標進行填充小孔，如果不填孔，當球墨中間有空心部分（不是紅色時）級別會降低，因此必做自動填孔，如果孔洞太大，自動填充小孔無法完成，請使用“鼠標填充”功能
鼠標填充功能介紹
用鼠標在紅色目標空心部分按住鼠標左鍵涂點一下，顏色就會填滿，全部填孔后可按工具欄上的
圖標[恢復鼠標操作]按鈕結束
去噪方式有三種
3.1自動去除雜質
3.2按面積條件去噪
3.3按球化率條件去噪
如果我們只要制樣時留下的微小雜質去除掉，可選第一種去噪方式3.1“自動去除雜質”，
在球墨球化評級之前最好要做一下[自動去除雜質]
4.球化評級
單擊工具欄上的
[球墨球化與大小評級]按鈕即可自動評級
手工分析流程4步操作就是一個自動分析流程分解，只是手動分析這樣做對效果不好的球墨會更有針對性，因為可以多次去噪，與填孔，包括可以使用[鼠標填充]去手工填充球墨中間的孔洞，這樣的效果處理后，分析出來的結果更準。
關于球墨鑄鐵其它分析項分析可參照球墨球化與大小分析操作
如果需要分析[鐵素體與珠光體數量]中的鐵素體含量與珠光體含量，請與[球墨球化與大小分級]分析時使用同一張圖，因為[鐵素體與珠光體數量]分析時需要把石墨的含量拿來參與計算，而石墨含量的計算我們放在了[球墨球化與大小分級]時進行分析，所以要特別注意這一點；

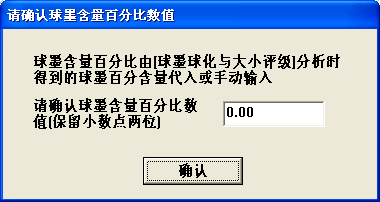

如果做“鐵素體與珠光體數量”分析之前沒有做“球墨球化與大小分級”分析，那么軟件會提示石墨含量為0，但可由人工輸入一個球墨含量百分比值。
球墨含量=圖片面積×球墨含量百分比
基體組織含量計算依據：
圖片面積=球墨含量+珠光體含量+鐵素體含量
[球墨含量百分比]=球墨含量÷圖片面積×100%，
[珠光體含量百分比]=珠光體含量÷(圖片面積-球墨含量)×100%；
[鐵素體含量百分比]=鐵素體含量÷(圖片面積-球墨含量)×100%；
在[磷共晶數量]和[滲碳體數量]分析時，二值化提取目標后請手工選擇一下磷共晶或滲碳體目標。

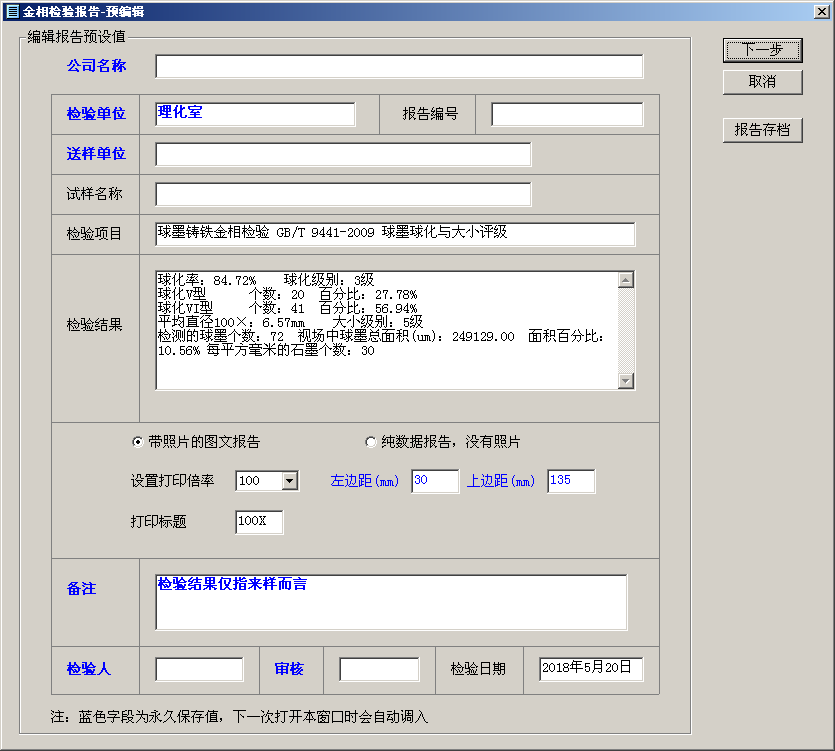

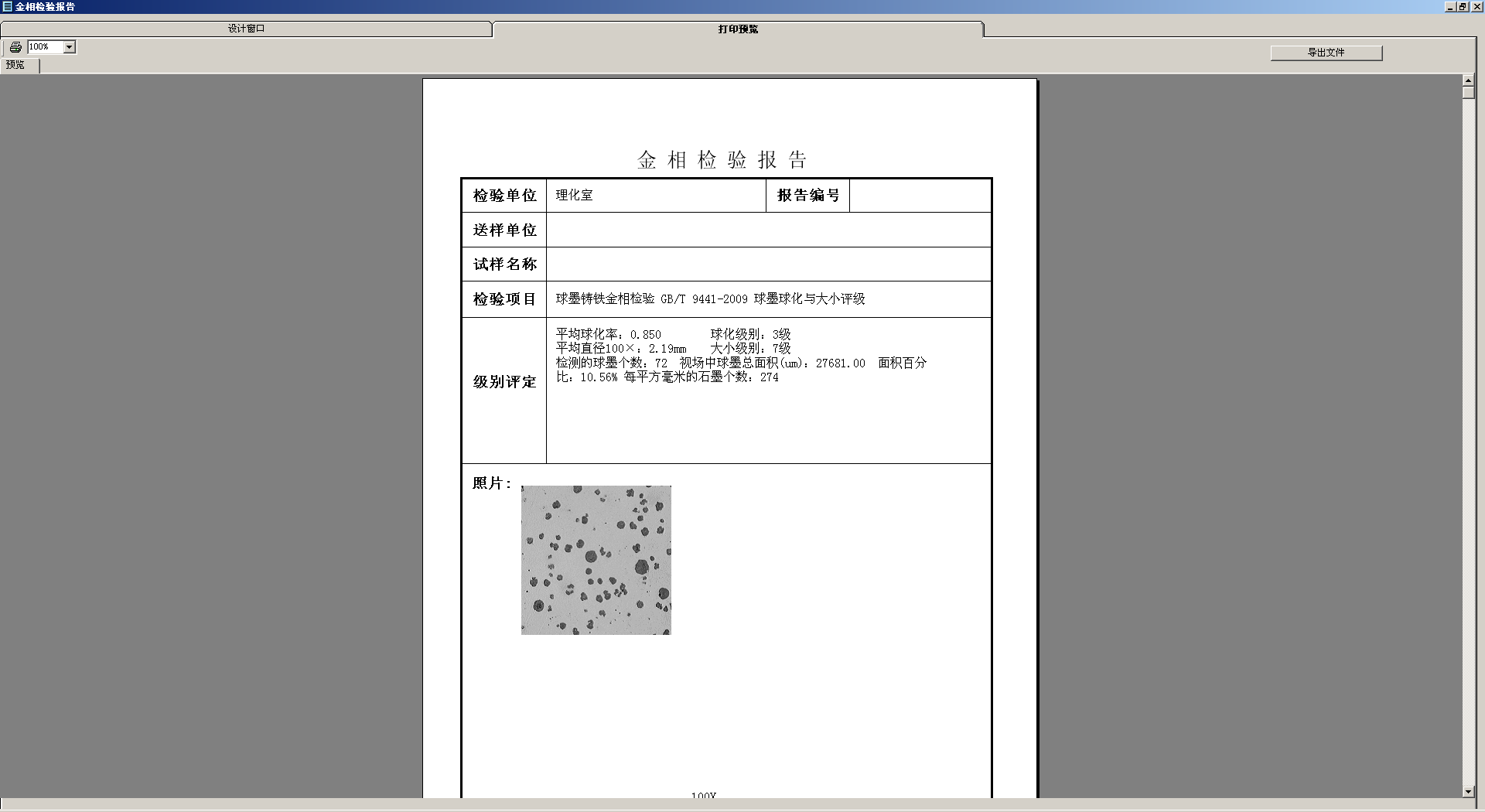

假如我們單擊“打印報告”按鈕，會彈出下面的對話框
在這個對話框中，所有文本框中的內容均可以被修改，為了免去用戶多次輸入重復的內容，所有藍色字段對應文本框的內容均被保存，直到下一次被修改時。
按“下一步”按鈕彈出下一個對話框；
按“取消”按鈕返回前一個對話框。
通過以上的流程我們發現，本軟件是按照一個設定流程順序運行的，以上演示的是軟件的默認流程，這個流程用戶可以根據實際需要進行調整；

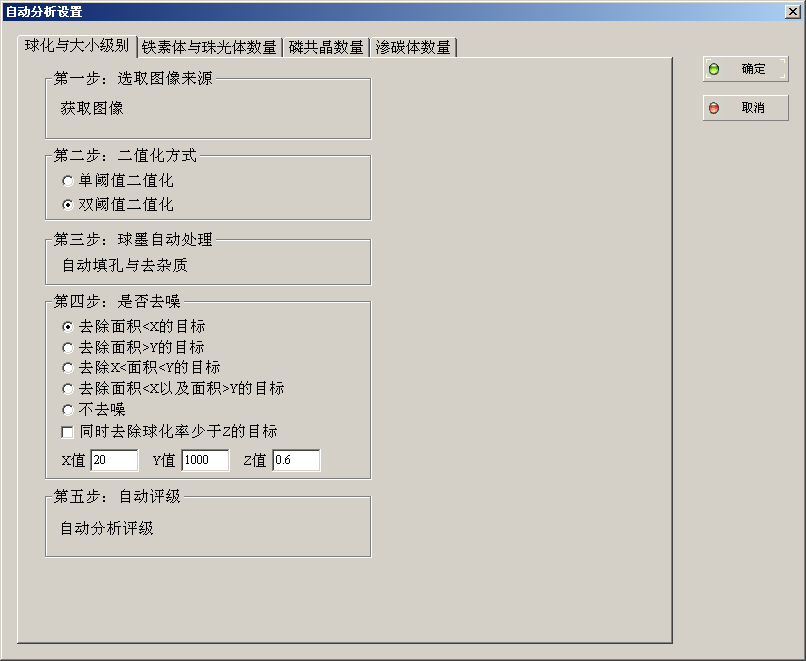

單擊工具欄上的“自定義流程”的圖標或“球墨鑄鐵專用分析”菜單項下的“自定義流程”可以打開下面的窗口
在這個對話框上，可以整個軟件每個分析項的操作流程進行自定義。
以上是球墨鑄鐵金相分析的圖文操作步驟，感謝大家瀏覽支持，祝您好運！
