如何用金相顯微鏡看回火組織?在煉鋼的過程中,為了得到強(qiáng)度好、塑性好以及韌性好的鋼,通常都會對鋼進(jìn)行再次加熱,這一過程叫做回火。鋼回火過程中組織也在變化,用專業(yè)術(shù)語將稱回火馬氏體,回火屈氏體,回火索氏體等,如何判別他回火后的好壞就要用到金相顯微鏡啦。下面小編帶大家看一下如何通過金相顯微鏡觀察鋼的回火組織。
想要得到回火馬氏體,首先需要低溫回火(150~250℃)組織。它保留了原馬氏體形態(tài)特征。針狀馬氏體回火析出了極細(xì)的碳化物,容易受到浸蝕,在顯微鏡下呈黑色針狀。體溫回火后馬氏體針變黑,而殘余奧氏體不變?nèi)猿拾琢辽5蜏鼗鼗鸷罂梢圆糠窒慊痄摰膬?nèi)應(yīng)力,增加韌性,同時仍能保持鋼的高硬度。
回火屈氏體是中溫回火(350~500℃)組織。回火屈氏體是鐵素體與粒狀滲碳體組成的極細(xì)混合物。鐵素體基體基本上保持了原馬氏體的形態(tài)(條狀或針狀),第二相對滲碳體則析出在其中,呈極細(xì)顆粒狀,用光學(xué)顯微鏡極難分辨。中溫回火后有很好的彈性和一定的韌性。
回火索氏體是高溫回火(500~650℃)組織?;鼗鹚魇象w是鐵素體與較粗的粒狀滲碳體所組成的機(jī)械混合物。碳鋼回火索氏體中的鐵素體已經(jīng)通過再結(jié)晶,呈等軸細(xì)晶粒狀。經(jīng)充分回火的索氏體已沒有針的形態(tài)。在大于500倍的光鏡下,可以看到滲碳體微粒(如圖4-10所示)。回火索氏體具有良好的綜合機(jī)械性能。
簡而言之,回火屈氏體、回火索氏體是淬火馬氏體回火時的產(chǎn)物,它們的滲碳體是顆粒狀的,且均勻地分布在鐵素體基體上;而淬火索氏體和淬火屈氏體是奧氏體過冷時直接形成的,其滲碳體是呈片狀。因此,回火組織較淬火組織在相同硬度下具有較高的塑性與韌性。

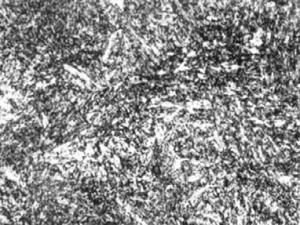

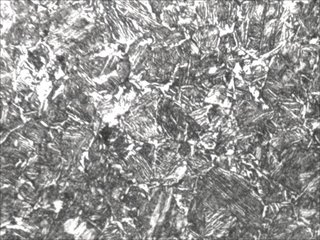

下面是通過金相顯微鏡觀察鋼在不同回火中的成像:
蘇州匯光積極歡迎有疑問的朋友咨詢我們哦,作為專業(yè)的金相顯微鏡供應(yīng)商,行業(yè)經(jīng)驗豐富,值得您信賴。
Copyright ? 匯光科技 蘇ICP備18008002號 蘇公網(wǎng)安備 32050602010660號 地址:蘇州市工業(yè)園區(qū)唯新路83號 電話:0512-67625945 郵箱:sales@szhgo.cn
