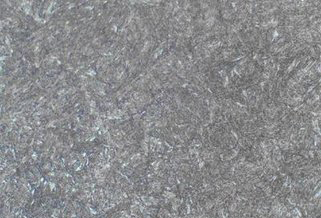

金相顯微鏡下的奧氏體晶粒大小是用晶粒度來度量的??捎镁ЯV睆?、單位面積中的晶粒數(shù)等方法來表示晶粒大小。晶粒度的評定一般采用比較法,即金相試樣在金相顯微鏡下光學(xué)放大100倍的顯微鏡下,與標(biāo)準(zhǔn)的圖譜相比。YB27-77將鋼的奧氏體晶粒度分為8級,1級zui粗,8級zui細(xì)(見P208圖)。0級以下為超粗晶粒,8級以上超細(xì)晶粒。
奧氏體晶粒度級別(N):
生產(chǎn)上用晶粒度N表示晶粒大小,晶粒度級別與晶粒的大小有如下關(guān)系:
n=2N-1
(式中n表示放大100倍時,1平方英寸(645.16㎜2)上的晶粒數(shù)。n越大,N越大,晶粒越細(xì)。)
n0=2N+3
(式中n0表示放大1倍時,1平方毫米上的晶粒數(shù)。)
在使用金相顯微鏡觀察奧氏體晶粒度還需要了解幾個概念:起始晶粒度、本質(zhì)晶粒度、實(shí)際晶粒度。
1、起始晶粒度:奧氏體轉(zhuǎn)變剛剛完成,即奧氏體晶粒邊界剛剛相互接觸時的奧氏體晶粒大小稱為起始晶粒度。通常情況下,起始晶粒度總是比較細(xì)小、均勻的。起始晶粒大小取決于形核率和長大速度。加熱轉(zhuǎn)變終了時所得A晶粒度稱為起始晶粒度。
n0=1.01(I/V)1/2式中:I-形核率,V-長大速度。
2、本質(zhì)晶粒度:根據(jù)YB27-64試驗(yàn)方法,即在930±10℃,保溫3~8h后測定的奧氏體晶粒大小稱為本質(zhì)晶粒度。如晶粒度為1~4級,稱為本質(zhì)粗晶粒鋼,晶粒度為5~8級,則為本質(zhì)細(xì)晶粒鋼。
本質(zhì)晶粒度表示在規(guī)定的加熱條件下,奧氏體晶粒長大的傾向性大小。而不能認(rèn)為本質(zhì)細(xì)晶粒鋼在任何加熱條件下晶粒都不粗化,鋼的本質(zhì)晶粒度與鋼的成分和冶煉時的脫氧方法有關(guān)。一般用Al脫氧或者含有Ti、Zr、V、Nb、Mo、W等元素的鋼都是本質(zhì)細(xì)晶粒鋼,因?yàn)檫@些元素能夠形成難熔于奧氏體的細(xì)小碳化物或氮化物質(zhì)點(diǎn),阻止奧氏體晶粒長大。只用硅、錳脫氧的鋼或者沸騰鋼一般為本質(zhì)粗晶粒鋼。
1、實(shí)際晶粒度:鋼在某一具體的加熱條件下實(shí)際獲得的奧氏體晶粒的大小稱為實(shí)際晶粒度。實(shí)際晶粒度取決于本質(zhì)晶粒度和實(shí)際熱處理?xiàng)l件。實(shí)際晶粒一般總比起始晶粒大。冷卻開始時A晶粒度稱為實(shí)際晶粒度。
有哪里不明白的嗎,歡迎大家咨詢蘇州匯光科技服務(wù)熱線,謝謝??!
Copyright ? 匯光科技 蘇ICP備18008002號 蘇公網(wǎng)安備 32050602010660號 地址:蘇州市工業(yè)園區(qū)唯新路83號 電話:0512-67625945 郵箱:sales@szhgo.cn
