金相顯微鏡應用之半導體芯片檢測
近幾年,大家圍繞半導體芯片的話題從未間斷,如汽車智能化,手機,智能家電,航空航天科技等都離不開的核心部件就是芯片。半導體需求量如此之大,他的質量保障也將成為廠家非常關心的,今天匯光科技小編給大家展示我司為客戶做的金相顯微鏡應用之半導體芯片檢測。

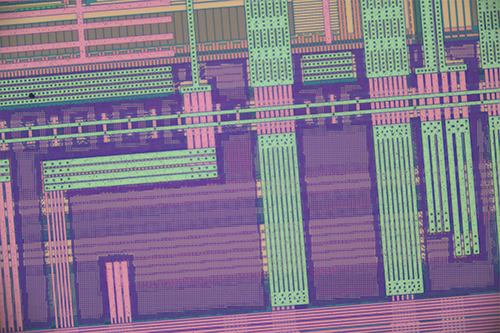

1、半導體芯片內部集成線路檢測,主要檢測線路板內部構造情況。

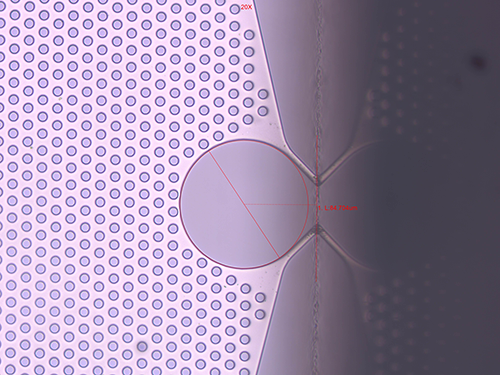

2、半導體內部圓尺寸測量,除了圓測量,我們還能進行長寬測量,角度測量等多種平面測量,具體看您需求。

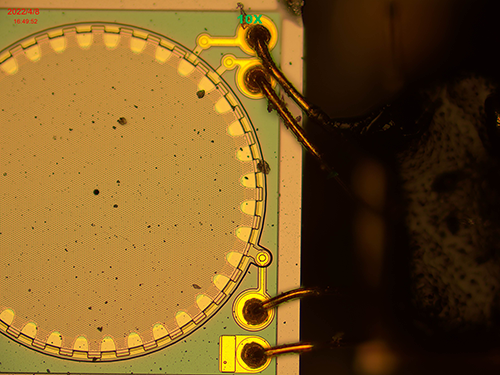

3、半導體芯片引線鍵合檢測,我們采用景深合成功能,可觀察有高低差的引線鍵合情況。

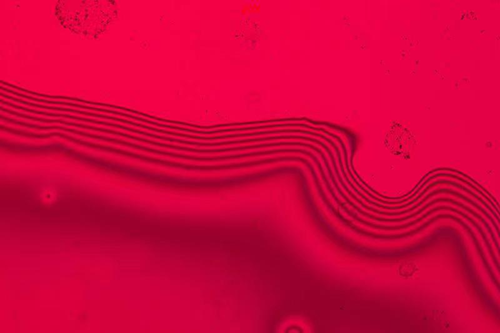

4、晶圓氧化層厚度檢查,采用金相顯微鏡MX8R檢測晶圓氧化層厚度,在檢測時,我們?yōu)榭蛻舾恿思t色濾色片才能觀察到具體效果。
5、半導體晶圓切割檢查,主要是判斷切割機在切割過程中是否損壞芯片邊緣。
由于本欄目展示有限,匯光科技主要給大家展示這5個金相顯微鏡應用之半導體芯片檢測,感興趣或有需要的朋友可直接電話咨詢,期待來電蘇州匯光科技。
