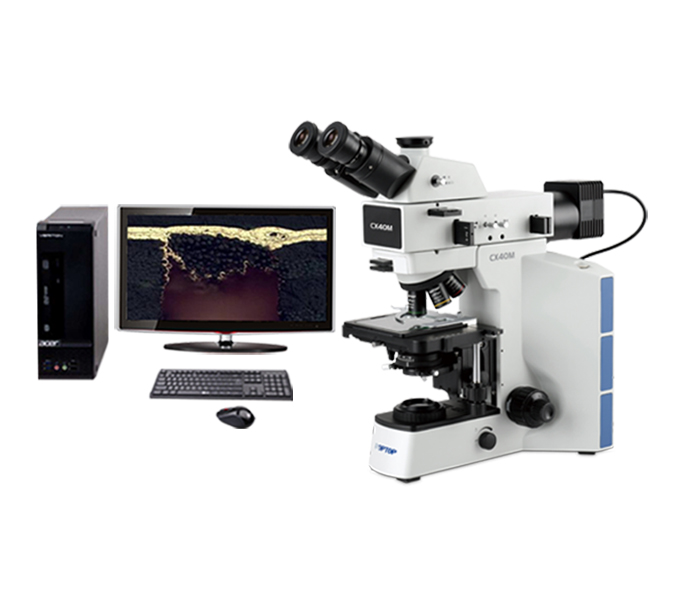

金相顯微鏡是專門用于觀察金屬和礦物等不透明物體金相組織的顯微鏡，它具有穩定性好、成像清晰、分辨率高、視場大而平坦的特點。因其對被測物進行既定性又定量地進行分析，故對金相顯微鏡的校準工作必不可少，因此掌握如何校準金相顯微鏡的誤差十分必要。

眾所周知，金相顯微鏡是廣泛用于冶金、機械加工、科技等行業的測量?jī)x器。它可以測量金屬材料金相組織奧氏體的晶粒度級別、材料熱處理后滲碳層的厚度等。為了提高我國的材料研發制造水平，我們必須對金相顯微鏡進行校準或檢定。下面簡單為您介紹幾種金相顯微鏡誤差校準的方法。

1、金相顯微鏡校準前，將0.01mm標準測微尺放在工作臺上并壓緊；旋轉調焦旋鈕，將焦點調整在測微尺的中間，視場中心成像清晰，此時將千分表測頭與工作臺表面相接觸并對好表的零位；再次旋轉調焦旋轉，把焦點調整到測微尺的邊緣，使視場邊緣成像清晰。觀察千分表，其較大偏移量即為該物鏡的場曲誤差，其余物鏡以此類推進行校準（物鏡場曲誤差的指標如下：10X＜0.2mm、25X＜0.1mm、40X＜0.07mm、63X＜0.065mm、100X＜0.04mm）

2、在校準金相顯微鏡時，物鏡放大倍數的正確性調整也很重要。裝上10X標準目鏡和被檢物鏡，將0.01mm標準沒微尺放在工作臺上并壓緊。觀察時測微尺應與目鏡中的分劃板相符合，其偏移量測是放大倍數的誤差。其余物鏡以此類推進行校校準，其誤差不大于5%。

3、目鏡分劃板的準確度測量，需將帶分劃板目鏡的鏡頭旋下，把分劃板放置在萬工顯工作臺上并調好焦距；調整工作臺，使分劃板的水平線與萬工顯縱向?qū)к壭谐唐叫胁?duì)好零位，按每20格測量一次，直到第100格，其誤差不大于5um。

4、物鏡成像清晰范圍校準，用被檢物鏡及10X目鏡對測微尺或金相試樣進行調焦，使成像清晰。當視場中心像非常清晰時，測得視場內的成像清晰范圍的誤差不低于60%。

5、各物鏡相對于目鏡的格值調整，在裝上被檢儀器的10X目鏡，將0.01mm標準測微尺（推薦使用隨機0.01mm測微尺）放在工作臺上并壓緊；調整測微尺標尺軸線與儀器目鏡分劃板標尺軸線平行，并讀出目鏡分劃板i條刻線里包含測微尺n條刻線數，該物鏡相對于目鏡的格值為：C=n/i*0.01mm.其余物鏡的格值以此類推進行校準。

由于各種金相顯微鏡的用途不同，故其類型、結構及精度亦不同，但是校準理論基本一致，希望以上信息對您校準金相顯微鏡誤差有幫助哦。
